Диаметр сваи.

Просмотров: 2921 Комментариев: 0 Раздел: Информация
Ну что дорогие мои! Давайте поговорим про диаметр свай: наливных, буровых и винтовых. В общем узнаем какой диаметр сваи принято выпускать производителями. А в эту тему уже войдёт и сопутствующие ответы:
— Несущие способности определённого диаметра свай;
— Площадь покрытия сваи определённого диаметра;
— Площадь опоры;
— Объём нужного бетона для сваи;
— Расход арматуры для сваи - гладкой, ребристой и связующих прутков.

*Весь материал будет подкреплён фото, а диаметры сваи будут приведены согласно ГоСТ* и ДсТУ.
**Тем кто ещё не знает какой бывает свайный фундамент*« и что из себя представляет, перейдите по ссылке предоставленной ранее со звёздочкой над словосочетанием. umnyestroiteli.ru
***Давайте, для начала, разберёмся что такое диаметр сваи!

Диаметр сваи — это непосредственная толщина сваи в её окружности, обхвате, в разных её частях - оголовке, средине или конусе. Измеряется диаметр сваи на чертежах в миллиметрах, ну а бетонщики, по старинке, их диаметр называют в сантиметрах. Но, исключительно всех интересует диаметр сваи в части оголовка, так как это самая широкая часть изделия, вот от этого и будем отталкиваться.
Общая таблица характеристик и несущих способностей свай от 40 до 100 см, представлена на этой картинке.
По мимо диаметра можно наблюдать толщину стенки сваи и её длину согласно ГОСТ. Какие именно госты применяются и маркировки свай см. там же!
Диаметр сваи.

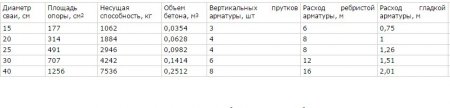

На этом фото представлен диаметр заливных свай до 40-ка см. и их характеристики.
Характеристики сваи следующего плана: площадь опоры, несущая способность, объём заливаемого бетона, расход арматуры - гладкой, ребристой, прутков.
Диаметр сваи.

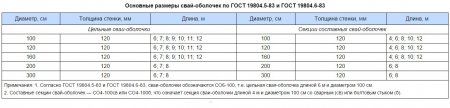

Так а тем кому нужны размеры оболочек свай, прошу жать на это фото.
Диаметр сваи.


Этот рисунок будет интересен тем, кто не знает какой маркой бетона* какой диаметр сваи заливать.
Диаметр сваи.

Диаметр винтовой металлической сваи.


Всё что было сказано и показано выше, как вы уже поняли, было представлено согласно Гост. Но в наше время "рулит" ДСТУ и диаметр свай очень отличается. Как вы видели на первом фото, полые металлические сваи обозначающиеся маркировкой СК, уже не имеют тот диаметр, а новый я представлю Вам чуть ниже в таблице.
Вам так же будет полезно знать, что на данный момент винтовые металлические сваи, которые предназначены для создания винтового фундамента*, могут быть как заливные, так полые.

       Диаметр винтовой сваи мм.               Длинна винтовой сваи см.          Диаметр лопасти винтовой сваи мм.
                 89                       от 2500                      250
                108                       от 2000                      300
                133                       от 1500                      350

Диаметр забивной сваи.


Особых разницы в диаметрах забивных свай нет! Но есть огромная разница в длине.

 Название сваи  Диаметр сваи в см.  Длинна сваи в м.
С предварительно-напряженной продольной арматурой  от 25 до 30  от 4,5 до 12
Сваи с предварительно-напряженной поперечной арматурой  от 20 до 40  от 3 до 20
Сваи с продольной арматурой без предварительного напряжения  от 20 до 40  от 3 до 16
Сваи квадратного сечения — имеющие круглую полость с предварительно-напряженной продольной без предварительного напряжения арматуры  от 25-30-40  от 3 до 8

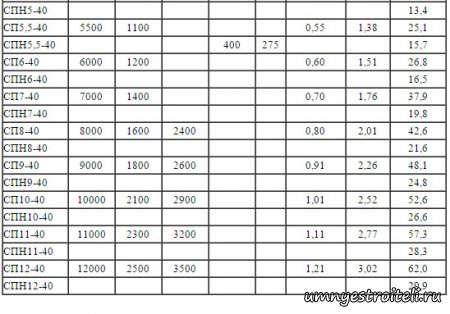

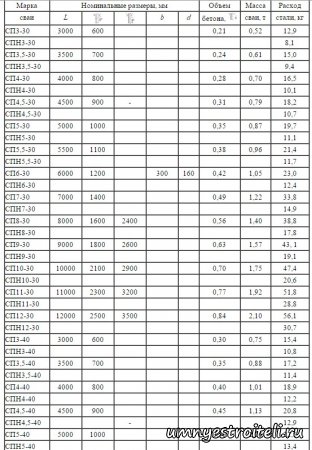

На приложенном ниже фото, можно будет посмотреть номинальные размеры сваи в мм, а так же объём, массу и расход арматуры в тоннах согласно марки сваи. Диаметр представлен буквой d.
Данную таблицу я взял со справочника 81 года, ничего кроме диаметра сваи в 160 мм. там не представлено, но всё остальное отлично можно посмотреть. Такое невозможно пройти стороною.
Диаметр сваи.
Диаметр сваи.

Диаметр линдерной скважины под забивные сваи.


Линдерное бурение — это всего лишь навсего, предварительная разработка скважины для установки забивной сваи. Специальная машина имеющая вращающийся бур (чаще это буровые вращатели СО-2), пробуривает вертикальный тоннель в земле. Диаметр тоннеля (диаметр линдера), устраивают на 5 см меньше окружности сваи. То есть, если забивная свая имеет диаметр 40 см, то линдер устраивают диаметром 35 см, но диаметр может быть и впритык к сваи, что обусловливается окружающими грунтами.
Диаметр линдерной скважины может варьироваться от 150 мм до 600 мм.

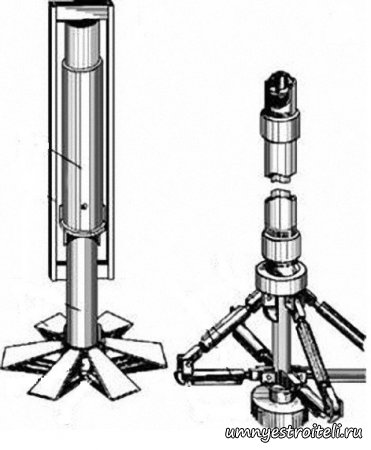

Диаметр сваи с шарнирнораскрывающимися головками. (Диаметр сваи с шарнирно раскрывающимися головками)
Диаметр сваи.
Сваи шарнирно раскрывающие имеют два разных виду у которых разные диаметры не только стержня, но и самого уширителя. Одна свая по диаметрку раскрывается больше, другая меньше.
Четырёхножевой механический уширитель имеет диаметр стержня от 0,4 до 1, 2 метра, это в том случае если грунт в месте устройства сухой и маловлажный, а сами вальцы (подвижная система) может расширятся от полуметра, до полтора.
Диаметр лучивидной сваи с механическим уширителем - от 40 см до 1 метра, где диаметр раскрытия лучевидных лопастей составляет 1,5 метра.
