Ситуационный план участка.

Для того чтобы построить какой-либо объект, необходимо вначале составить ситуационный план участка. Он представляет собой топографический план в виде чертежа, описывающего тот земельный участок, на котором планируется производить строительные работы. Масштаб такого плана составляет обычно 1:1000 или же 1:1500 и 1:2000.

На чертеж наносятся все имеющиеся на данном участке объекты, например, здания, овраги, ручьи, речки, дороги, трубопроводы, трассы кабелей, контуры соседних участков и т.д.

Строительно-монтажная организация, при возведении объекта, учитывает все привязки к своей производственной базе, а также к тем населенным пунктам и коммуникациям – газовым и электрическим сетям, канализации и сетям водоснабжения и прочим, которые находятся поблизости. Главным элементом на чертеже является указание природных особенностей строительного участка.

Основанием для таких данных служат проекты планировки районов или же, при их отсутствии – отдельные проекты застройки ближайших участков или материалы инженерных изысканий.

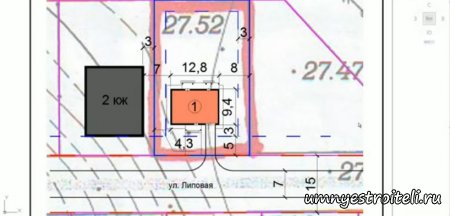

Ситуационный план участка.

Ситуационный план можно составить самостоятельно. Для этого необходимо взять лист бумаги, формат которого может быть А4, А3 или А2 – в зависимости от размера участка.

На ситуационном плане участка, нужно размещать информацию обо всех значимых на участке объектах, даже незавершенных. Это и постройки, и соседние участки, и дороги, и колодцы, и элементы ландшафта. Предварительно можно все замерить и составить план на черновом варианте, после чего, если все правильно и точно, перенести на чистый лист бумаги, лучше всего использовать миллиметровую бумагу.

Помимо всех значимых объектов, на чертеже необходимо указать информацию о сторонах света и розе ветров. Эти данные впоследствии помогут решить и правильно определить, где сделать калитку, где разместить лужайку для загорания, посадить свето- или тенелюбивые растения и многое другое.
