Откатные ворота – консольные ворота, которые открываются путем передвижения полотна в сторону от проема. Самостоятельно установить такие ворота очень просто. Достаточно иметь необходимые инструменты и разбираться в чертежах. Предложенная статья содержит всю необходимую информацию по монтажу откатных ворот.

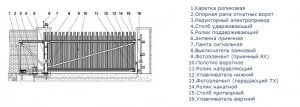

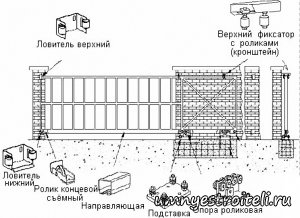

Конструкция ворот:

1. Балка направляющая – воспринимает основную нагрузку конструкции.

2. Роликовая опора – для плавного передвижения полотна по балке.

3. Улавливатель нижний - несет нагрузку от роликовой опоры при закрытых воротах.

4. Концевой ролик – выполняет опорную функцию.

5. Улавливатель верхний - уменьшает парусность ворот.

6. Кронштейн – функция вертикальной опоры.

7. Подставка – для крепления роликовых опор.

Откатные ворота | Конструкция | Сборка | Установка

Для того чтобы конструкция была устойчивой, необходимо, чтобы створка и направляющая балка имели высокую жесткость. При выборе металла для конструкции нужно учитывать следующие параметры:

1. Вес конструкции.

2. Ширина проема ворот.

3. Высота будущих ворот.

Направляющая балка несет на себе всю нагрузку конструкции, поэтому изготавливается из стали. К ней прикрепляется каркас ворот, с установленным внутри оборудованием. Крепление должно быть очень прочным. Роликовые опоры также подвергаются воздействию всей тяжести конструкции, поэтому закреплять их на фундаменте лучше с помощью закладной подставки или швеллера, а как выбрать швеллер читаем тут. А она, в свою очередь, анкерными болтами крепиться к фундаменту. Верхний и нижний улавливатель, а также кронштейн, фиксируют ворота в правильном положении и не дают им упасть. umnyestroiteli.ru

Последовательность монтажа следующая:

1. Подготовка фундамента - земляные работы, установка закладного элемента, залив бетона.

2. Кабельная и силовая разводка - если планируются откатные автоматические ворота.

3. Установка ворот и ответной опоры.

4. Монтаж автоматики.

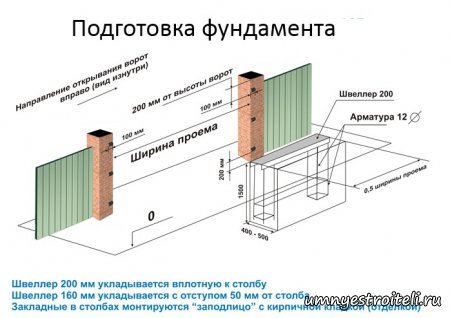

Ленточный фундамент закладывается по заранее произведенной разметке. При этом, на откатной стороне также должно быть фундаментное основание для ответной опоры.

Откатные ворота | Конструкция | Сборка | Установка

Полная сборка ворот состоит из следующих действий:

1. Разметка линии движения ворот.

2. Фиксация роликовых опор на подставках.

3. Установка роликовых опор на основание полотна ворот.

4. Выравнивание полотна ворот и опор по горизонтали.

5. Закрепление концевого ролика и заглушки полотна.

6. Установка верхней направляющей балки.

7. Установка уловителей.

8. Монтаж системы автоматики.

Вот и разобрались мы, что такое откатные ворота, как они устанавливаются и из чего состоят. А на последок видео в котором так же будет сборка, выбор и установка откатных ворот.
