Архитектурный разрез.

Просмотров: 2 675 Комментариев: 1 Раздел: Дизайн
Сегодня поговорим про архитектурный разрез!

Из материала вы узнаете:
    • Что такое архитектурный разрез. Дам определение;
    • Посмотрим как он выглядит;
    • Узнаем для чего делают на чертежах архитектурный разрез и что в него входит.
Ещё не забыл я из института что такое архитектурный разрез, тем более нашел свою тетрадку с лекций! Этой своей выжимкой и поделюсь сейчас с вами. Как всегда материал будет полезен начинающим архитекторам, инженерам, дизайнерам. Конечно же эта выжимка подойдёт и для личного пользования, что бы вспомнить что это такое и для чего. В общем явно не помешает!

Что такое архитектурный разрез. Определение. Примеры.


Архитектурный разрез — на чертеже это фронтальная проекция какого-либо сооружения или архитектурной детали (украшение фасада например), рассечённая условно плоскостью. Как правило срезается передняя стенка и открывается внутренность строения или детали на 1/4.

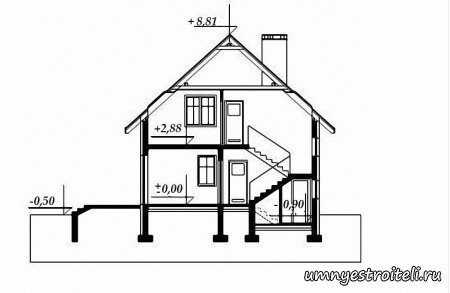

Простой пример архитектурного разреза.
Архитектурный разрез на чертежеАрхитектурный разрез на чертеже

Сложный архитектурный разрез 3-d.

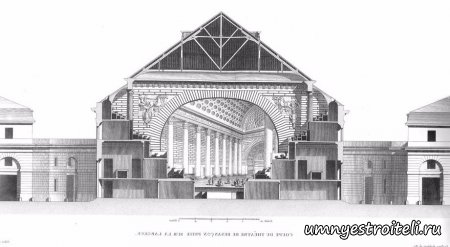

Сложный архитектурный разрез — это более подробный вид модели строения в разрезе, сделанного при помощи специальных программ на компьютере: 3-d max, avtokad и т.п.. Создаётся целая 3-d модель, естественно с пояснениями, размерами и всеми "нужностями". Такой архитектурный разрез вы можете посмотреть на фото ниже. Автор — всеми уважаемый.
Сложный архитектурный разрез 3-dСложный архитектурный разрез 3-d


Для чего на чертежах делают архитектурный разрез и кода он нужен.


Архитектурный разрез имеет большое значение только при выполнении архитектурно-планировочного задания! Эти разрезы выявляют общие композиционные стороны внутренней планровки сооружения: высоту помещений, окон, балконов, внутренних и внешних дверей, размеры которых выносят сбоку сдания или маркируют на месте. (Что можно видеть на первом фото) Где всё что попало в разрез, выполняется читсо композиционно, набросками, показываются сугубо внешние очертания. Выделяя стены, перекрытия жирными заштрихованными линиями, становится более понятно внутреннее пространство помещений.
Параметры фундамента в архитектурном разрезе выступают отметкой 0. Подвальные помещения и заглубляемость фундамента показывается с отметкой - (минус). далее отмечается размер каждого пролёта, высота чердачного помещения и пик крыши.
Масштаб архитектурного разреза, указывается согласно масштаба всего проекта!
Всё остальное на архитектурном разрезе не указывается!

Видео — архитектурный разрез используя программу.


Данное видео с нашего канала на ЮТУБ, там много интересных видео, так что подписывайтесь и не пропустите много нового, и интересного.

**Материал «Архитектурный разрез» подготовлен администрацией сайта Строительство от А, до Я*.
