Обозначение электрической розетки.

Просмотров: 31 136 Комментариев: 0 Раздел: Электромонтажные работы

И снова здравствуйте Мои многоуважаемые на страницах сайта Строительство от а до я. Сегодня в данном материале мы поговорим обозначение электрических розеток. Из темы вы узнаете:


    • Как обозначаются розетки на планах, схемах и чертежах.
    • Если различия в условном обозначении розеток;
    • Как условно обозначаются скрытые розетки на схемах;
    • Как обозначить розетки открытой установки;


Вообще, по мимо сегодняшнего материала, планируется выпустить целый экскурс, а именно что как обозначается на чертежах и схемах: двери, окна, сантехника, выключатели и т.д, и т.п. Но а сегодня пока так.

*К стате! Какие типы, виды электрических розеток бывают и какие электрические розетки лучше поставить у себя дома, можно ознакомиться в статье - Электрические розетки*. А я пока перейду к самому важному в этом материале — «Обозначению электрической розетки на чертежах, планах, схемах».


Условное обозначение электрических розеток на схемах и чертежах.


Обозначение электрической розетки на схеме или чертеже происходит условно. В схеме или чертеже не указываются параметры размещения розетки по высоте, конкретного места расположения и по мимо этого, часто возле электрической розетки стоят выключатели и коробки развода проводов. И что бы как то их разделить, уточнить на чертеже по отдельности, тут и были придуманы условные обозначения.

Стоит знать, что обозначение электрической розетки делится на схемах и чертежах, именно выделяют или разделяют, на следующие виды:

- 1) Розетка штепсельная;

- 2) Розетка штепсельная с заземляющим контактом;

- 3) Розетка накладная с заземляющим контактом!

Как Вы уже догадались на фото с лева, согласно цифрам и показано разное обозначение электрической розетки.

Так схематически обозначают электрические розетки на плане вид у которого сверху!

Ну давайте что бы не быть голословным, я приведу вам пример квартиры на котором показано где какая розетка будет находится. На такой схеме по мимо того что указывается розетка, одинарная или двойная, показывают так же кабеля интернета, розетки телефона, выходы кабеля тв.


Вид чертежа - срез сверху.

Обозначение электрической розетки.

На схемах где показываются электрические коммуникации, места где будут устанавливаться розетки показывают как две точки в конце проводов.

На внутреннем плане квартиры вид у которого изнутри помещения (в основном это трёхмерная схематическая графика), показывают как квадратик с точками.


Обозначение скрытых розеток на схемах.


Вот мы и посмотрели как показываются, и сносятся розетки на чертежах. Но что бы создать заказчику полноценную картинку, так сказать обрисовать более подробно, что бы было понятно какая розетка где будет устанавливаться, можно применять условные обозначения придуманные для розеток со скрытой установкой.

Скрытые розетки - обычная накладная плоская розетка.

Условное обозначение скрытых розеток на схемах и чертежахУсловное обозначение скрытых розеток на схемах и чертежах

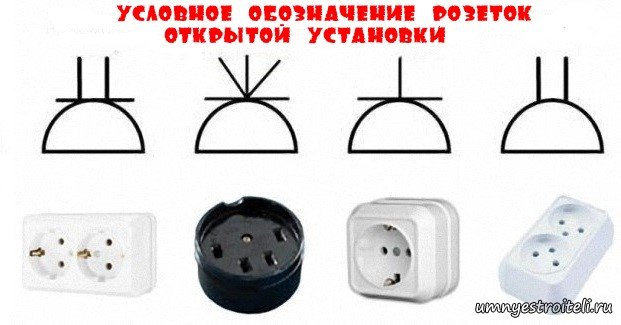

Условные обозначение розеток открытой установки.


Обозначение розеток открытой установки, как правило, для квартир не применяется, ну кому нужна дома некрасивая розетка? Такие типы розеток устанавливают в частных домах на приусадебной территории: столбах, возле колодцев, при входе в дом, гараж, возле клумб для организации полива! Так что из вышесказанного можно сделать следующий вывод:
Розетки открытой установки всё больше обозначают условно на схемах или схематических срезах территории, когда показывают заказчику что, где будет находится у него на территории двора.
как обозначаются на чертежах и схемах розетки открытой установкикак обозначаются на чертежах и схемах розетки открытой установки
