Подключение двойного выключателя

Просмотров: 28 209 Комментариев: 0 Раздел: Электромонтажные работы


Ещё одна, очень интересная статья для раздела "электромонтажные работы" в которой Мы с Вами поговорим в тонкостях про подключение двойного выключателя. Подключать мы его будем в теории и на практике в видео материале к люстре, к одной лампочке или цепи лампочек.
Начну с того что, на данный момент кроме двойного выключателя большей популярностью пользуется, проходной двойной выключатель и выключатели с датчиком движения, которому всё больше отдают предпочтение. Ведь в сочетании с обычным двойным выключателем, это всё обеспечит полный комфорт в доме.

Вы только представьте: вы зашли в комнату, свет включился. Сели на диван или легли в кровать, включили телевизор и свет через десять минут, и того меньше, сам погас. Благодаря проходному двойному выключателю можно не вставая с мягкого места включить свет. Причём когда работает последний, двойной выключатель на движение не реагирует и перестаёт выполнять свои функции. Это было отступление и так приступим.

Выбор материала для подключения двойного выключателя:

Для подключения двойного выключателя приобретаем провод берём из расчета не превышающего порог всех осветительных приборов в квартире. Это примерно 3 кВт. Значит провод берём сечением 1.5 мм\кв. Для подключения двойного выключателя мы приобретаем самый что не на есть провод ВВГ 2х1.5.
Коробки для установки выключателя приобретаем следующие:

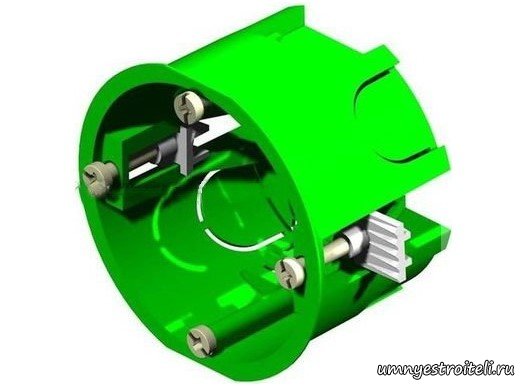

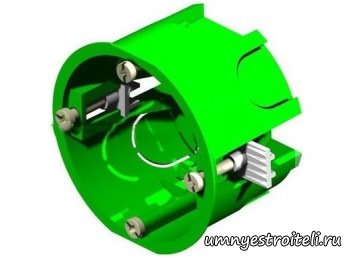

- Если у вас стена из гипсокартона, то для установки выключателя покупаем коробку под название моно. Отличается от обычной коробки усиками. Это отлично можно видеть на фото ниже.
Подключение двойного выключателя
Ну а в остальные стены, монолитные: бетон, гипс и т.д. устанавливаем обычные коробки под выключатели. Они на порядок дешевле чем моно.
Провод обязательно идёт от распределительной коробки на люстру и выключатель, как показано на схемах ниже.
Как просверлить и на что лучше установить коробку под двойной выключатель жмём сюда.
Как соеденить провода в распределительной коробке смотрим в статье- Скрутка проводов.
И так: с коробки провода выходят на пять, сем сантиметров, сантиметр из выступа оголяем. Эти два контакта и будем подсоединять к выключателю. Любые нюансы по оголению проводов просматриваем в теме электромонтажные работы.

Проводим подключение двойного выключателя к люстре, лампочке, цепи точечных светильников:

Подключение двойного выключателя применяем в случаях, когда светильник имеет 2 группы ламп. То есть, нам нужно при помощи выключателя регулировать два режима люстры, лампы или свет в отдельных двух комнатах.
Два способа подключить двойной выключатель.
На лампу, люстру или светильник пускаем с распределительной коробки нулевой провод, а на включатель пускаем с распределительной коробки фазу, именно её мы будем размыкать. Ну а после уже с каждой лампы или с цепи ламп, люстры пускаем нуль на двойной выключатель.

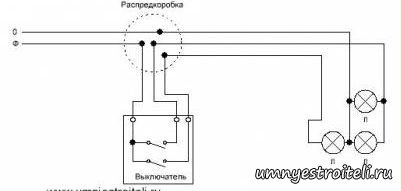

Тем кто не понял что я хотел донести схема подключения двойного выключателя на фото.
Подключение двойного выключателя

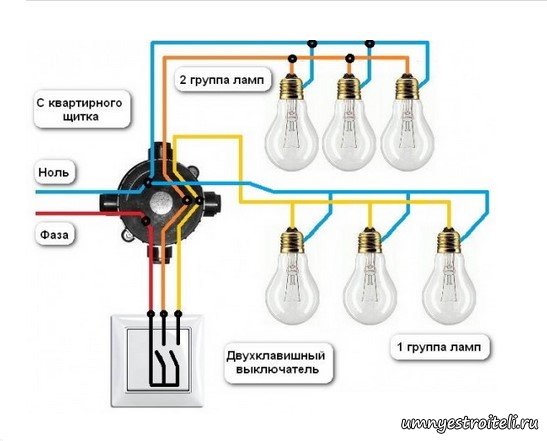

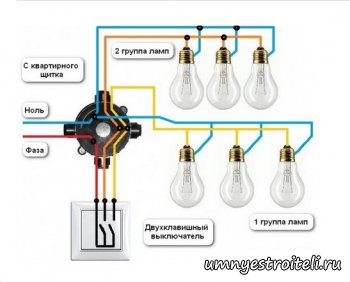

Подключение двойного выключателя при помощи тройного провода. Также можно применить трёхжильный провод ВВГ- 3х1,5, тогда подключение выключателя будет выглядеть так:



Схема подключения двойного выключателя.



Видео подключение двойного выключателя:


Статья подготовлена администрацией сайта Строительство от а до я. Енакиево-Донецк.
